راهنمای انتخاب هد لیزر فایبر؛ بررسی انواع، مشخصات و نکات مهم
انتخاب هد لیزر فایبر یکی از مهم‌ترین تصمیم‌ها هنگام خرید، تعویض یا ارتقای تجهیزات دستگاه برش لیزر است. هد لیزر وظیفه هدایت و تمرکز پرتو روی سطح قطعه کار را بر عهده دارد و عملکرد آن می‌تواند روی کیفیت نهایی برش، دقت کار و پایداری فرآیند تأثیر بگذارد.
به همین دلیل، هنگام انتخاب هد لیزر فایبر نباید فقط به قیمت یا ظاهر محصول توجه کرد. عواملی مانند توان دستگاه، نوع منبع لیزر، سیستم فوکوس، فاصله کانونی، نوع اتصال، سازگاری با نازل و لنز محافظ نیز باید بررسی شوند.
در میان مدل‌های مورد استفاده در دستگاه‌های برش لیزر، هد لیزر BM111 نیز یکی از گزینه‌هایی است که هنگام بررسی هدهای لیزر می‌توان مشخصات آن را در نظر گرفت. البته انتخاب هر مدل باید بر اساس مشخصات واقعی دستگاه و شرایط کاری انجام شود.
در این مقاله، مهم‌ترین نکاتی را که برای انتخاب هد لیزر فایبر باید بدانید بررسی می‌کنیم.
هد لیزر فایبر چیست؟
هد لیزر فایبر بخشی از دستگاه برش لیزر است که پرتو منتقل‌شده از منبع لیزر را دریافت کرده و آن را از مجموعه اپتیکی عبور می‌دهد تا پرتو در نقطه مشخصی روی سطح قطعه کار متمرکز شود.
در فرآیند برش، تمرکز صحیح پرتو اهمیت زیادی دارد. اگر پرتو در موقعیت مناسبی متمرکز نشود یا یکی از اجزای اپتیکی هد دچار مشکل شود، ممکن است کیفیت برش کاهش پیدا کند.
هد لیزر را می‌توان یکی از بخش‌های مهم در زنجیره عملکرد دستگاه دانست؛ زنجیره‌ای که از تولید پرتو توسط منبع آغاز می‌شود و در نهایت به تمرکز پرتو و ایجاد برش روی قطعه کار می‌رسد.
وظیفه هد لیزر در دستگاه برش چیست؟
هد لیزر چند وظیفه مهم را به‌صورت هم‌زمان انجام می‌دهد:
- دریافت و هدایت پرتو لیزر
- تمرکز پرتو روی سطح قطعه کار
- نگهداری اجزای اپتیکی
- امکان تنظیم موقعیت فوکوس در مدل‌های مختلف
- هدایت گاز کمکی از طریق نازل
- ایجاد فاصله مناسب میان هد و سطح قطعه کار
بنابراین، عملکرد هد فقط به خود بدنه آن محدود نمی‌شود و وضعیت اجزای مرتبط با آن نیز اهمیت دارد.
برای مثال، یک لنز محافظ آلوده یا نازل نامناسب می‌تواند عملکرد فرآیند برش را تحت تأثیر قرار دهد، حتی اگر خود هد از نظر ساختاری مشکلی نداشته باشد.

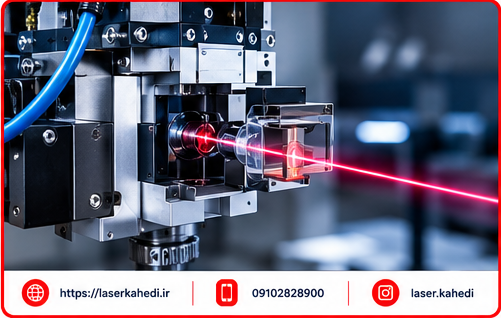

اجزای اصلی هد لیزر فایبر
ساختار هد بسته به مدل و طراحی سازنده متفاوت است، اما معمولاً چند بخش اصلی در آن وجود دارد.
ورودی فیبر
پرتوی تولیدشده توسط منبع لیزر از طریق فیبر نوری به هد منتقل می‌شود. نوع اتصال و مشخصات ورودی باید با سیستم مورد استفاده در دستگاه سازگار باشد.
سیستم اپتیکی
مجموعه لنزهای موجود در هد وظیفه هدایت و تمرکز پرتو را بر عهده دارند. وضعیت این بخش تأثیر مستقیمی بر عملکرد هد دارد.
سیستم فوکوس
سیستم فوکوس تعیین می‌کند پرتو در چه موقعیتی نسبت به سطح قطعه کار متمرکز شود. در مدل‌های مختلف، تنظیم فوکوس می‌تواند به‌صورت دستی یا خودکار انجام شود.
لنز محافظ
لنز محافظ در مسیر اپتیکی هد قرار می‌گیرد و از بخش‌های حساس‌تر در برابر آلودگی و ذرات ناشی از فرآیند برش محافظت می‌کند.
سرامیک
سرامیک در قسمت پایینی هد قرار دارد و در بسیاری از ساختارها محل اتصال نازل است. سلامت و نصب صحیح آن برای حفظ موقعیت مناسب نازل اهمیت دارد.
نازل
نازل در انتهای هد قرار گرفته و گاز کمکی را به محل برش هدایت می‌کند. انتخاب و نگهداری صحیح نازل نیز بخشی از عملکرد مناسب سیستم برش است.

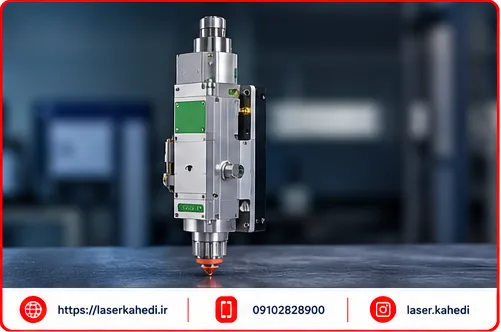

انواع هد لیزر فایبر
یکی از مهم‌ترین تفاوت‌ها میان هدهای لیزر، نوع سیستم فوکوس آنهاست.
به‌طور کلی می‌توان هدها را از نظر این ویژگی به دو گروه اصلی تقسیم کرد:
- هدهای دارای فوکوس دستی
- هدهای اتوفوکوس
انتخاب بین این دو مدل به ساختار دستگاه، نوع کار، ضخامت‌های مورد استفاده و نیازهای فرآیند برش بستگی دارد.
هد لیزر با فوکوس دستی
در هدهای دارای فوکوس دستی، موقعیت فوکوس توسط اپراتور تنظیم می‌شود.
این ساختار می‌تواند برای کاربردهایی که شرایط برش نسبتاً ثابت است مناسب باشد. با این حال، اگر دستگاه به‌طور مداوم با ضخامت‌ها یا شرایط مختلف کار می‌کند، تنظیم دستی فوکوس ممکن است نیاز به دخالت بیشتر اپراتور داشته باشد.
در چنین شرایطی، بررسی هدهای اتوفوکوس می‌تواند گزینه مناسبی برای مقایسه باشد.

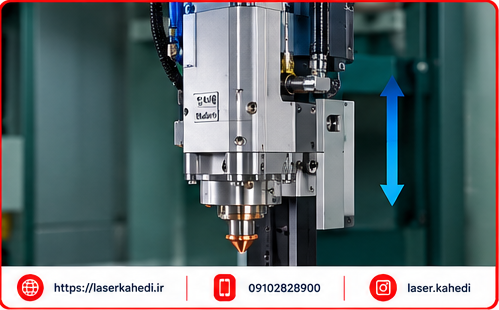

هد اتوفوکوس چیست؟
هد اتوفوکوس به سیستمی گفته می‌شود که امکان تنظیم خودکار موقعیت فوکوس را فراهم می‌کند.
این قابلیت در دستگاه‌هایی که با متریال یا ضخامت‌های مختلف کار می‌کنند می‌تواند اهمیت بیشتری داشته باشد؛ زیرا نیاز به تنظیم دستی مداوم را کاهش می‌دهد.
با این حال، اتوفوکوس بودن یک هد به‌تنهایی برای انتخاب آن کافی نیست. مشخصات فنی هد باید با سایر اجزای دستگاه هماهنگ باشد.
بنابراین هنگام خرید هد اتوفوکوس باید علاوه بر قابلیت فوکوس، مواردی مانند توان دستگاه، نوع منبع، اتصال فیبر، مشخصات اپتیکی و ساختار مکانیکی را نیز بررسی کرد.
هد لیزر BM111
BM111 یکی از مدل‌هایی است که در حوزه هدهای برش لیزر فایبر مورد توجه قرار می‌گیرد.
اگر قصد بررسی این مدل را دارید، می‌توانید مشخصات و اطلاعات مربوط به هد لیزر BM111 را در صفحه محصول لیزر کاهدی مشاهده کنید.
نکته مهم این است که انتخاب BM111 یا هر مدل دیگر نباید صرفاً بر اساس نام محصول انجام شود. قبل از خرید باید مشخصات دستگاه و هد فعلی بررسی شود تا از سازگاری قطعه با سیستم موجود اطمینان حاصل شود.

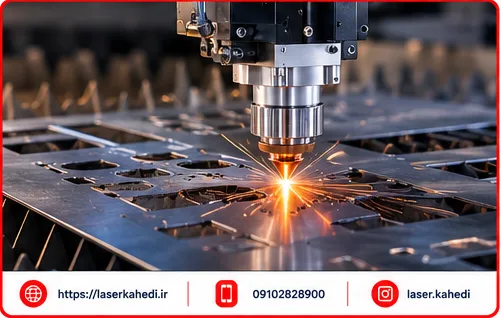

انتخاب هد لیزر بر اساس توان دستگاه
توان منبع لیزر یکی از فاکتورهای مهم در انتخاب هد است، اما تنها معیار تصمیم‌گیری نیست.
هنگام انتخاب هد باید بررسی شود که مشخصات فنی آن با شرایط کاری دستگاه و منبع لیزر هماهنگ باشد.
برای این کار بهتر است اطلاعاتی مانند موارد زیر مشخص شود:
- توان منبع لیزر
- مدل و نوع منبع
- مدل هد فعلی
- نوع اتصال فیبر
- نوع سیستم فوکوس
- نوع متریال مورد برش
- ضخامت معمول ورق
در واقع، هدف از انتخاب هد مناسب این نیست که صرفاً یک هد با توان بالاتر انتخاب شود؛ بلکه باید مدلی انتخاب شود که با مجموعه دستگاه سازگار باشد.
فاصله کانونی در هد لیزر چیست؟
فاصله کانونی یکی از مشخصات مهم سیستم اپتیکی هد است و با نحوه تمرکز پرتو روی سطح قطعه کار ارتباط دارد.
انتخاب فاصله کانونی مناسب به نوع کاربرد و شرایط برش وابسته است. به همین دلیل نمی‌توان یک فاصله کانونی مشخص را برای تمام دستگاه‌ها و همه کاربردها بهترین گزینه دانست.
اگر قصد تعویض هد را دارید، بهتر است مشخصات هد فعلی و شرایط کاری دستگاه را در اختیار داشته باشید تا انتخاب جدید بر اساس نیاز واقعی انجام شود.

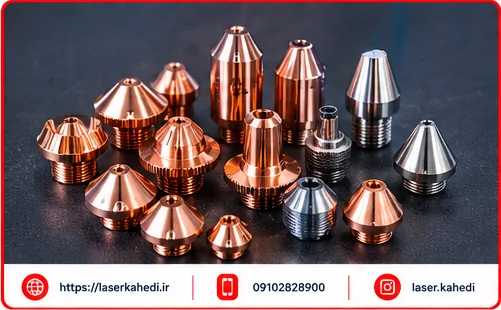

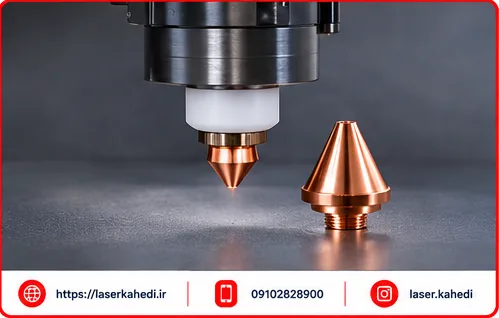

نقش نازل در عملکرد هد لیزر
نازل یکی از اجزای مهم قسمت پایینی هد است و وظیفه هدایت گاز کمکی به محل برش را بر عهده دارد.
وضعیت نازل می‌تواند روی فرآیند برش تأثیر بگذارد. آسیب‌دیدگی، آلودگی، نصب نامناسب یا انتخاب نادرست نازل ممکن است باعث ایجاد مشکل در فرآیند برش شود.
به همین دلیل هنگام بررسی عملکرد هد، نباید فقط خود هد را بررسی کرد.
قطعات مصرفی و جانبی مانند نازل نیز باید متناسب با ساختار سیستم انتخاب شوند.
برای مشاهده تجهیزات این بخش می‌توانید دسته‌بندی نازل‌های دستگاه برش لیزر را بررسی کنید.

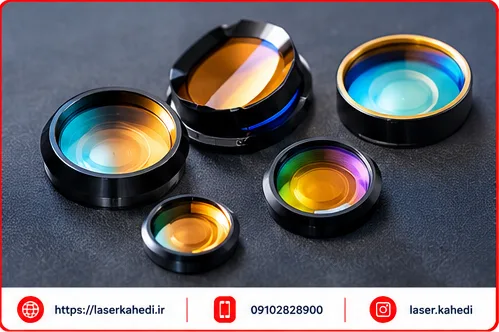

لنز محافظ هد لیزر چرا اهمیت دارد؟
لنز محافظ یکی از قطعات مهم در نگهداری هد لیزر است.
در فرآیند برش، دود و ذرات حاصل از برش می‌توانند به سمت قسمت پایینی هد حرکت کنند. لنز محافظ در مسیر اپتیکی قرار گرفته و از بخش‌های حساس‌تر محافظت می‌کند.
اگر این لنز کثیف یا آسیب‌دیده باشد، ممکن است عملکرد اپتیکی سیستم تحت تأثیر قرار گیرد و کیفیت برش کاهش پیدا کند.
به همین دلیل بررسی منظم وضعیت لنز محافظ یکی از بخش‌های مهم نگهداری دستگاه است.
برای مشاهده تجهیزات مرتبط، دسته‌بندی لنز محافظ را ببینید.
سرامیک هد چه نقشی دارد؟
سرامیک در بخش پایینی هد قرار می‌گیرد و در بسیاری از ساختارهای هد، محل اتصال نازل است.
این قطعه به حفظ موقعیت صحیح نازل کمک می‌کند. بنابراین اگر سرامیک آسیب دیده باشد یا به‌درستی نصب نشده باشد، ممکن است موقعیت نازل نسبت به سطح کار تغییر کند.
به همین دلیل در زمان سرویس یا تعویض قطعات قسمت پایینی هد، وضعیت سرامیک نیز باید بررسی شود.
آیا هر هد لیزری روی هر دستگاهی نصب می‌شود؟
خیر.
یکی از اشتباهات رایج این است که تصور شود هر هد لیزری را می‌توان بدون بررسی مشخصات روی هر دستگاهی نصب کرد.
ممکن است دو هد از نظر ظاهری مشابه باشند اما در مواردی مانند:
- اتصال فیبر
- ابعاد و ساختار مکانیکی
- سیستم فوکوس
- مشخصات اپتیکی
- کنترلر
- نحوه اتصال قطعات جانبی
با یکدیگر تفاوت داشته باشند.
بنابراین قبل از خرید باید مشخصات هد فعلی و دستگاه بررسی شود.
هنگام انتخاب هد لیزر به چه مشخصاتی توجه کنیم؟
برای انتخاب دقیق‌تر، بهتر است موارد زیر را بررسی کنید.
۱. توان منبع لیزر
توان دستگاه یکی از اطلاعات اولیه‌ای است که باید هنگام انتخاب هد در نظر گرفته شود.
۲. نوع اتصال فیبر
اتصال هد باید با فیبر و منبع مورد استفاده در دستگاه سازگار باشد.
۳. سیستم فوکوس
مشخص کنید هد موردنظر دستی است یا اتوفوکوس و آیا این سیستم با نیاز دستگاه هماهنگ است یا خیر.
۴. فاصله کانونی
مشخصات اپتیکی هد باید متناسب با کاربرد و شرایط برش انتخاب شود.
۵. سازگاری با نازل
نازل باید با ساختار قسمت پایینی هد سازگار باشد و امکان تهیه قطعات مناسب برای آن وجود داشته باشد.
۶. لنز محافظ
نوع و ابعاد لنز محافظ نیز هنگام انتخاب هد اهمیت دارد، زیرا این قطعه در نگهداری و عملکرد سیستم اپتیکی نقش دارد.
۷. ابعاد و نحوه نصب
حتی اگر مشخصات اپتیکی مناسب باشد، ساختار مکانیکی هد باید با دستگاه سازگار باشد.

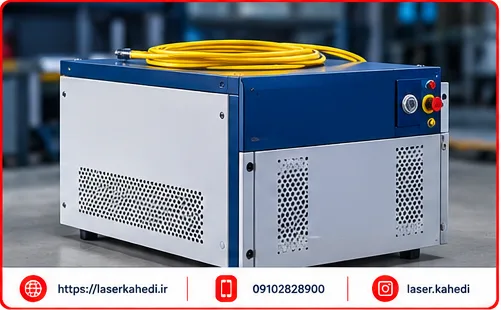

ارتباط هد لیزر با منبع لیزر
هد لیزر و منبع لیزر دو بخش متفاوت از دستگاه هستند، اما عملکرد آنها به یکدیگر وابسته است.
منبع، پرتو لیزر را تولید می‌کند و پرتو از طریق فیبر به هد منتقل می‌شود. سپس هد این پرتو را هدایت و روی سطح قطعه کار متمرکز می‌کند.
به همین دلیل هنگام انتخاب هد باید مشخصات منبع نیز بررسی شود.
اگر قصد بررسی تجهیزات مرتبط با این بخش را دارید، می‌توانید دسته‌بندی منبع لیزر را مشاهده کنید.
چه زمانی باید هد لیزر را تعویض کرد؟
هر افت کیفیت برش الزاماً به معنی خراب شدن کامل هد نیست.
قبل از تصمیم برای تعویض هد بهتر است موارد مختلف بررسی شوند، از جمله:
- وضعیت لنز محافظ
- وضعیت نازل
- سلامت سرامیک
- تنظیم فوکوس
- وضعیت گاز کمکی
- تنظیمات دستگاه
- وضعیت سایر اجزای اپتیکی
اگر پس از بررسی این موارد مشکل همچنان وجود داشت، بررسی تخصصی‌تر خود هد منطقی خواهد بود.
آیا برای افزایش کیفیت برش باید حتماً هد را عوض کرد؟
خیر.
تعویض هد همیشه اولین راه‌حل نیست.
گاهی افت کیفیت برش به دلیل یک لنز محافظ کثیف، نازل نامناسب، تنظیم نادرست فوکوس یا مشکل در گاز کمکی ایجاد می‌شود.
بنابراین بهتر است ابتدا علت مشکل مشخص شود و سپس درباره تعمیر یا تعویض قطعه تصمیم گرفته شود.
اشتباهات رایج هنگام خرید هد لیزر
انتخاب فقط بر اساس قیمت
قیمت پایین‌تر لزوماً به معنی انتخاب مناسب‌تر نیست. مهم‌ترین مسئله، سازگاری هد با دستگاه است.
انتخاب بر اساس ظاهر
شباهت ظاهری دو هد به معنی یکسان بودن مشخصات آنها نیست.
توجه نکردن به توان دستگاه
توان منبع و شرایط کاری باید هنگام انتخاب هد در نظر گرفته شوند.
بی‌توجهی به لنز محافظ
لنز محافظ بخش مهمی از سیستم اپتیکی است و وضعیت آن باید به‌طور منظم بررسی شود.
نادیده گرفتن نازل
نازل یکی از قطعاتی است که مستقیماً با فرآیند خروج گاز کمکی و محل برش ارتباط دارد.
انتخاب هد اتوفوکوس فقط به دلیل داشتن این قابلیت
اتوفوکوس یک قابلیت مهم است، اما انتخاب هد باید بر اساس مجموعه مشخصات فنی انجام شود.
چگونه هد لیزر مناسب را انتخاب کنیم؟
برای کاهش احتمال انتخاب اشتباه، می‌توانید این مراحل را دنبال کنید:
مرحله اول: مشخصات دستگاه را یادداشت کنید
توان منبع، مدل دستگاه و سایر مشخصات اصلی را مشخص کنید.
مرحله دوم: مدل هد فعلی را پیدا کنید
اگر قصد تعویض دارید، مدل هد فعلی یکی از مهم‌ترین اطلاعات برای مقایسه است.
مرحله سوم: نوع فوکوس را مشخص کنید
بررسی کنید هد فعلی دستی است یا اتوفوکوس و شرایط کاری شما به کدام نوع نیاز دارد.
مرحله چهارم: مشخصات اپتیکی را بررسی کنید
فاصله کانونی و سایر مشخصات اپتیکی را با هد موردنظر مقایسه کنید.
مرحله پنجم: قطعات جانبی را بررسی کنید
سازگاری نازل، لنز محافظ و سایر قطعات مرتبط نیز باید در نظر گرفته شود.
مرحله ششم: قبل از خرید مشخصات را تطبیق دهید
اگر اطلاعات دستگاه کامل نیست، بهتر است قبل از خرید، مشخصات هد فعلی و منبع لیزر بررسی شوند.
برای خرید هد لیزر چه اطلاعاتی لازم است؟
هرچه اطلاعات بیشتری از دستگاه داشته باشید، انتخاب هد مناسب ساده‌تر خواهد بود.
اطلاعات زیر را بهتر است قبل از خرید آماده کنید:
- مدل دستگاه برش لیزر
- توان منبع لیزر
- مدل منبع
- مدل هد فعلی
- نوع سیستم فوکوس
- نوع اتصال فیبر
- جنس متریال مورد برش
- ضخامت معمول ورق
- عکس هد فعلی
- عکس محل اتصال هد و نازل
این اطلاعات می‌توانند به مقایسه دقیق‌تر مدل‌های مختلف کمک کنند.
———————-
قطعات مرتبط با هد لیزر
هد لیزر تنها یکی از اجزای سیستم برش است و عملکرد مناسب آن به سایر قطعات نیز وابسته است.
در کنار هد، قطعاتی مانند منبع لیزر، لنز محافظ و نازل نیز در عملکرد کلی دستگاه نقش دارند.
در سایت لیزر کاهدی می‌توانید بخش‌های مرتبط با این تجهیزات را بررسی کنید:
جمع‌بندی
انتخاب هد لیزر فایبر باید بر اساس مجموعه‌ای از مشخصات انجام شود و نمی‌توان صرفاً با توجه به قیمت یا ظاهر یک محصول تصمیم گرفت.
توان منبع، نوع اتصال فیبر، سیستم فوکوس، فاصله کانونی، ساختار مکانیکی، سازگاری با نازل و لنز محافظ و شرایط واقعی کار، همگی در انتخاب هد اهمیت دارند.
همچنین هر افت کیفیت برش به معنی خرابی هد نیست. پیش از تعویض هد بهتر است وضعیت لنز محافظ، نازل، سرامیک، فوکوس و گاز کمکی نیز بررسی شود.
اگر قصد خرید یا تعویض هد برش لیزر را دارید، ابتدا مشخصات دستگاه و هد فعلی را بررسی کنید و سپس گزینه مناسب را انتخاب کنید.
سوالات متداول
بهترین هد لیزر فایبر کدام است؟
یک مدل مشخص را نمی‌توان برای تمام دستگاه‌ها بهترین دانست. انتخاب مناسب به توان دستگاه، نوع منبع، اتصال فیبر، سیستم فوکوس و شرایط کاری بستگی دارد.
هد اتوفوکوس بهتر است یا هد دستی؟
اتوفوکوس می‌تواند تنظیم فوکوس را در کاربردهای مختلف ساده‌تر کند، اما مناسب بودن آن باید بر اساس مشخصات دستگاه و نوع کار بررسی شود.
آیا BM111 برای هر دستگاهی مناسب است؟
خیر. قبل از انتخاب BM111 باید مشخصات دستگاه، منبع و سازگاری فنی هد بررسی شود.
لنز محافظ چه اهمیتی در هد لیزر دارد؟
لنز محافظ از بخش‌های حساس اپتیکی در برابر آلودگی و ذرات ناشی از فرآیند برش محافظت می‌کند و وضعیت آن می‌تواند بر عملکرد سیستم تأثیر بگذارد.
آیا نازل روی کیفیت برش تأثیر دارد؟
بله. نازل در هدایت گاز کمکی به محل برش نقش دارد و وضعیت و انتخاب صحیح آن اهمیت دارد.
قبل از خرید هد لیزر چه اطلاعاتی لازم است؟
مدل دستگاه، توان منبع، مدل هد فعلی، نوع اتصال فیبر، سیستم فوکوس، نوع متریال و ضخامت ورق از اطلاعات مهم برای انتخاب هد هستند.
